ERSATZTEILE FÜR MASCHINEN DER FIRMA GRAULE MASCHINENBAU GMBH
technische Änderungen, Weiterentwicklungen und Verfügbarkeit bleiben vorbehalten
Keilriemen
Bezeichnung
Verwendung
0 7M 500 Polyflex 11M 710 Polyflex 0 7M 775 Polyflex 0 7M 800 Polyflex nach Verfügbarkeit Polyflex I Banflex I Polymax
Abläng- und Gehrungskreissäge Typ ZS 135 I ZS 135 N I ZS 170 I ZS 170 N Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N Ausklinkfräsmaschine Typ AKF 6-250 I AKF 6-S Ausklinkfräsmaschine Typ AKF 6-300 An allen genannten Maschinen sind immer 1 Paar Keilriemen verbaut Keilriemen werden nur paarweise angeboten und müssen paarweise getauscht werden
Motorwerkzeug
Bezeichnung
Verwendung
Inbusschlüssel mit Zentrierzapfen
Lösen und Festziehen der Flachkopf-Motorschrauben beim Keilriemenwechsel Abläng- und Gehrungskreissäge Typ ZS 135 I ZS 135 N I ZS 170 I ZS 170 N Bestellen Sie bitte bei Bedarf, diesen Schlüssel (einmalig) beim Keilriemenkauf mit dazu Flachkopf-Motorschrauben DIN 6912 sind auch sofort lieferbar (4 Stk.)
Rollblattfeder
Bezeichnung
Verwendung
Rollblattfeder 40 mm
Abläng- und Gehrungskreissäge mit Längsschnitteinrichtung Typ AGL Abläng- und Gehrungskreissäge alle Typen älteren Baujahres Ausklinkfräsmaschine Typ AKF 1 I AKF 2 I AKF 4-200 I AKF 4-250
Rückzugeinrichtung
Bezeichnung
Verwendung
Rückzugfedereinrichtung kpl. mit Stahlseil u. Vierkant kleine Ausführung 78 mm große Ausführung 89 mm
Abläng- und Gehrungskreissäge Typ ZS 85 (N) I ZS 135 (N) I ZS 170 (N) Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N I ZS 200 N-F Ausklinkfräsmaschine Typ AKF 6 Ausklinksäge Typ AS 450 I AS-U 450
Stahlwinkel
Bezeichnung
Verwendung
Haltewinkel für Rückzugfedereinrichtung und Rollblattfeder
Abläng- und Gehrungskreissäge Typ ZS 85 (N) I ZS 135 (N) I ZS 170 (N) Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N I ZS 200 N-F Ausklinkfräsmaschine Typ AKF 6 Ausklinksäge Typ AS 450 I AS-U 450 je nach Maschinentyp in unterschiedlichen Ausführungen
Triebfeder
Bezeichnung
Verwendung
Triebfeder für Rückzugfedereinrichtung kleine Ausführung große Ausführung
Ersatzteil für Rückzugfedereinrichtung Abläng- und Gehrungskreissäge Typ ZS 85 (N) I ZS 135 (N) I ZS 170 (N) Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N I ZS 200 N-F Ausklinkfräsmaschine Typ AKF 6 Ausklinksäge Typ AS 450 I AS-U 450
Stahlseil
Bezeichnung
Verwendung
Stahlseil für Rückzugfedereinrichtung
alle Maschinentypen mit Rückzugfedereinrichtung
Materialauflagetisch
Bezeichnung
Verwendung
Materialauflagetisch mit Einsatzstück mit Holzschulter
alle Typen Abläng- und Gehrungskreissägen in verschiedenen Ausführungen ZS 85 N-S I ZS 85 NS-SW I ZS 135 (N) I ZS 170 (N) I ZS 200 (N, N-F) Abläng- und Gehrungskreissäge Typ ZS 85 N I Abläng- und Gehrungskreissäge mit Längsschnitteinrichtung Typ AGL/AGT

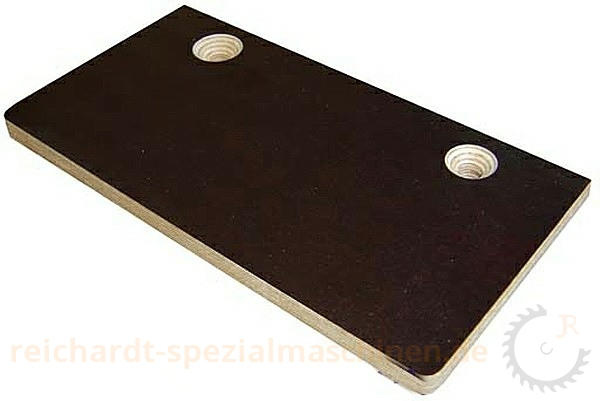

Einsatzstück
Bezeichnung
Verwendung
Einsatzstück für Materialauflagetisch
Abläng- und Gehrungskreissägen mit Materialanschlag aus Stahl/Aluminium Typ ZS 85 N-S I ZS 85 NS-SW I ZS 135 (N) I ZS 170 (N) I ZS 200 (N, N-F)
Vorzugsperre alt
Bezeichnung
Verwendung
Vorzugsperre alte Ausführung
alle Typen Abläng- und Gehrungskreissägen verbaut ab Werk bis März 2014
Vorzugsperre neu
Bezeichnung
Verwendung
Vorzugsperre aktuelle Ausführung
alle Typen Abläng- und Gehrungskreissägen verbaut ab Werk seit April 2014 als Umrüstkit für ältere Zugsägen erhältlich
Linearlager
Bezeichnung
Verwendung
Kugelbüchse
alle Maschinentypen in unterschiedlichen Ausführungen
Sägeblattwelle
Bezeichnung
Verwendung
Sägeblattwelle geschliffen
Abläng- und Gehrungskreissägen (außer ZS 85) in unterschiedlichen Ausführungen
Kugellager
Bezeichnung
Verwendung
Kugellager
alle Maschinentypen in unterschiedlichen Ausführungen
Sägeblattaufnahme
Bezeichnung
Verwendung

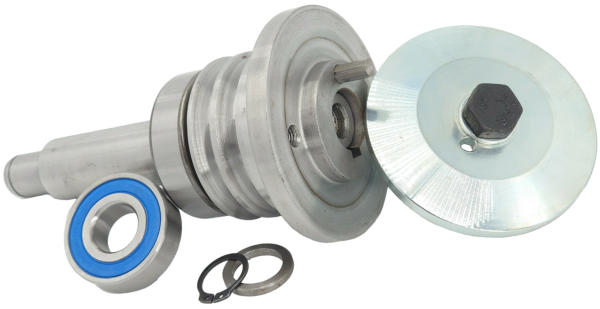

Sägeblattaufnahme kpl.
alle Maschinentypen in unterschiedlichen Ausführungen
Abzieher
Bezeichnung
Verwendung
Abzieher für die Riemenscheiben
Keilriemenwechsel an Abläng- und Gehrungskreissägen (leihweise Überlassung möglich)
Sägeblattaufnahme
Bezeichnung
Verwendung
Riemenscheibe mit Sägeblattaufnahme 30 mm I 40 mm I 50 mm und Sondermaße 32 mm
alle Maschinen mit unterschiedlichen Ausführungen ZS 135 (N) I ZS 170 (N) I ZS 200 (N, N-F)
Spanndeckel
Bezeichnung
Verwendung
Sägeblattspanndeckel
alle Maschinentypen in unterschiedlichen Ausführungen
Linksgewindeschraube
Bezeichnung
Verwendung
M18x30 links M10x30 links M10x40 links weitere Abmessungen
Abläng- und Gehrungskreissäge Typ ZS 85 N I ZS 85 N-S I ZS 85 NS-SW I AGL Abläng- und Gehrungskreissäge Typ ZS 135 (N) I ZS 170 (N) Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N I ZS 200 N-F Typ KS I Typ QNF... I Typ AS... I Typ AKF...
Ventilblock
Bezeichnung
Verwendung
Ventilblock mit kleinem Behälter mittlerem Behälter großem Behälter
Ersatzteil der hydraulischen Vorschubbremse ZS 85 N, NS, NS-SW l ZS 135 (N) l ZS 170 (N) ZS 200 (N, N-F) l QNF-90° I QNF-W I QNF-W/N l AKF 6 l AS… AS-P
Flüssigkeitsbehälter
Bezeichnung
Verwendung
kleiner Behälter mittlerer Behälter großer Behälter
Ersatzteil der hydraulischen Vorschubbremse ZS 85 N, NS, NS-SW l ZS 135 (N) l ZS 170 (N) ZS 200 (N, N-F) l QNF-90° I QNF-W I QNF-W/N l AKF 6 l AS… AS-P
Vorschubbremse
Bezeichnung
Verwendung

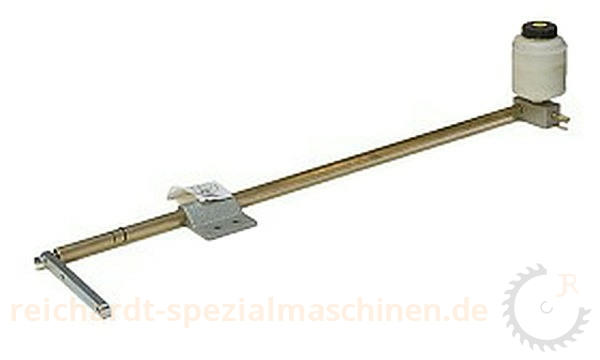

Hydraulische Vorschubbremse
als Zubehör an verschiedene Maschinentypen in unterschiedlichen Ausführungen (verhindert das Hineinziehen des Sägeblattes in das Schnittgut, Bremswirkung ist stufenlos einstellbar)
Stahlschulter
Bezeichnung
Verwendung
Stahlanschlagschulter links und/oder rechts
alle Abläng- und Gehrungskreissägen mit Materialauflagetisch mit Einsatzstück in unterschiedlichen Ausführungen
Aluschulter
Bezeichnung
Verwendung
Aluanschlagschulter
alle Abläng- und Gehrungskreissägen mit Materialauflagetisch mit Einsatzstück
Klemmeinrichtung
Bezeichnung
Verwendung
Klemmeinrichtung horiz.
alle Abläng- und Gehrungskreissägen in unterschiedlichen Ausführungen Abläng- und Gehrungskreissäge mit Längsschnitteinrichtung Typ AGL
Materialspannung
Bezeichnung
Verwendung
Pneumatische Materialspannung
als Zubehör für alle Maschinentypen in unterschiedlichen Ausführungen nachträglicher Anbau möglich
Spannzylinder
Bezeichnung
Verwendung
Spannzylinder für pneum. Materialspannung
alle Maschinentypen in unterschiedlichen Ausführungen
Ventil
Bezeichnung
Verwendung
3/2 Wegeventil Handhebel rastend
alle Maschinentypen mit pneumatischer Materialspannung weitere Ausführungen möglich
Wegeventil
Bezeichnung
pneumatisches Wegeventil 5/2 Festo Grundventil
pneumatische Abklemmung des Anschlagschiebers an der Rollenbahn I Längenanschlag Typ RLH-ST60
Drehknopf
Bezeichnung
Verwendung
Bedienelement für Festo
pneumatische Abklemmung des Anschlagschiebers an der Rollenbahn I Längenanschlag Typ RLH-ST60
Abdeckkappe
Bezeichnung
Verwendung
Abdeckkappe für Tripusschalter Schraubenabstand 38 mm
Ersatz für Tripusschaltergehäuse Ausführung in gelb/rot grau/schwarz lieferbar
Schaltergehäuse
Bezeichnung
Verwendung
Tripusschaltergehäuse Foto zeigt weitere Ersatzteile
alle Abläng- und Gehrungskreissägen Typ ZS... Kapp- und Gehrungskreissäge Typ KS Ausklinkfräsen Typ AKF... ab Mai 2018 mit Zusatzkontakt bei Abläng- und Gehrungskreissägen Typ ZS…
Schaltschütz
Bezeichnung
Verwendung
Schaltschütz für Tripusschalter
verschiedene Maschinentypen in unterschiedlichen Ausführungen verbaut bei Neumaschinen bis Mai 2018
Schaltschütz
Bezeichnung
Verwendung
Schaltschütz für Tripusschalter mit Zusatzkontakt ab 2018
verschiedene Maschinentypen in unterschiedlichen Ausführungen verbaut bei Neumaschinen ab 2018 Zusatzkontakt für Sägeblattschutz oben links
Sicherheitsschalter
Bezeichnung
Verwendung
Sicherheitsschalter
alle Abläng- und Gehrungskreissägen Typ ZS verbaut bei Neumaschinen ab 2018 für Sägeblattschutz oben links
Gleichrichter
Bezeichnung
Verwendung
Gleichrichter
befindet sich im Tripusschaltergehäuse und steuert die Motorbremse
Elektromotor
Bezeichnung
Verwendung
Drehstrom-Bremsmotor 2 kW l 3 kW l 5 kW 400 V 230 Volt-Bremsmotor 230 Volt I 400 Volt
alle Maschinentypen in unterschiedlicher Ausführung ZS 85 N… I ZS 135 (N) I ZS 170 (N) I ZS 200 (N und N-F) Typ AGL l Typ KS l Typ ZS 85 N Werkzeugschleifmaschine Typ FS
Elektromotor
Bezeichnung
Verwendung
Drehstrom-Bremsmotor 2 kW l 3 kW 400 Volt
Ausklinkfräsen Typ AKF…. Ausklinksägen Typ AS….
Abzieher
Bezeichnung
Verwendung
Abzieher für Lüfterflügel
Wechsel der Motorbremse und des Lüfterflügels (verschiedene Ausführungen) gern auch leihweise Überlassung von Abzieher und Montagehilfe des STAR-Toleranzringes vom Lüfterflügel für meine Kunden möglich
Motorbremse kpl.
Bezeichnung
Verwendung
Motorbremse G4K Motorbremse M7K Motorbremse M16K
Flender-Himmel-Motor 2 kW I 3 kW, z.B. ZS 85 I 135 (N) I ZS 170 (N) Flender-Himmel-Motor 3 kW, z.B. AKF 6 I AS.. I AKS 134 I ZS 200 (N) Flender-Himmel-Motor 5 kW, z.B. ZS 200 (N) Flender-Himmel-Motor 3 kW, z.B. AS-P 650 I AKS 134/64/65
Lüfterflügel
Bezeichnung
Verwendung
Lüfterflügel mit Bremsbelag
Flender-Himmel-Motor 2 kW I 3 kW, z.B. ZS 85 N I ZS 135 (N) I ZS 170 (N) Flender-Himmel-Motor 3 kW, z.B. AKF 6 I AS.. I

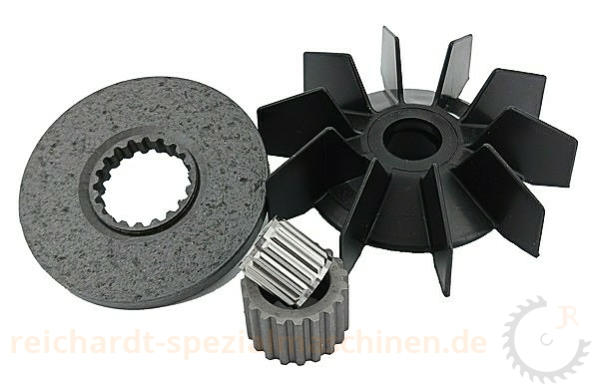

Motorbremse
Bezeichnung
Verwendung
Bremsscheibe Mitnehmer-Zahnrad Lüfterflügel STAR Toleranzring
Flender-Himmel-Motore mit Motorbremse „Mayr“ M7K Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N I ZS 200 N-F Ausklinksägen Typ AS 450 I AS-U 450 I AS-P I AKS I PAS
Abdeckung
Bezeichnung
Verwendung
Lüfterhaube Lüfterhaube 35 mm Lüfterhaube 44 mm Lüfterhaube 80 mm
Hanning-Motor (angepasst, Original nicht mehr lieferbar) Flender-Himmel-Motore mit G4K Bremse, ZS 85 N I ZS 135 (N) I ZS 170 (N) Flender-Himmel-Motore mit M7K Bremse, z.B. ZS 200 I ZS 200 N I ZS 200 N-F
Riemenscheibe
Bezeichnung
Verwendung
Riemenscheibe Motor Ø 76 mm Ø 69 mm
Abläng- und Gehrungskreissäge Typ ZS 135 (N) Abläng- und Gehrungskreissäge Typ ZS 170 (N) Abläng- und Gehrungskreissäge Typ ZS 200 I ZS 200 N I ZS 200 N-F

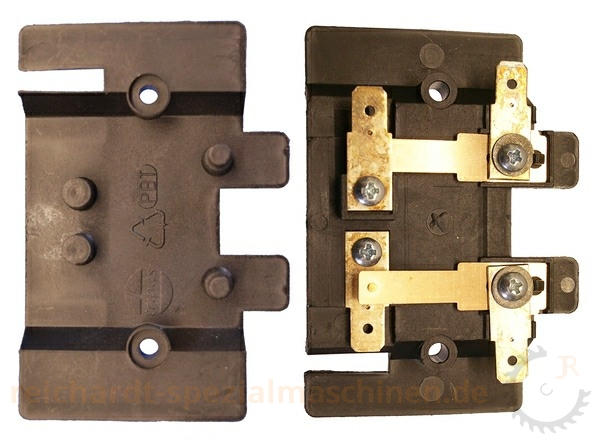

Kontaktplatte
Bezeichnung
Verwendung
Kontaktplatte Typ I für EIN / AUS Taster
Schaltkasten ZS 200 I ZS 200 N I ZS 200 N-F Bis 22.02.2000 Bis Maschinennummer: 2000 / 1 - 37 hier gibt es ein Umrüst-Kit auf Kontaktplatte Typ III, da die Kontaktplatte Typ I nicht mehr lieferbar ist
Kontaktplatte
Bezeichnung
Verwendung
Umrüst-Kit Nachfolger für Typ I
Umrüst-Kit auf Kontaktplatte Typ III, Kontaktplatte Typ I nicht mehr lieferbar
Kontaktplatte
Bezeichnung
Verwendung
Kontaktplatte Typ II für EIN / AUS Taster
Schaltkasten ZS 200 I ZS 200 N I ZS 200 N-F Ab 22.02.2000 bis 20.05.2014 Ab Maschinennummer: 2000 / 1 - 38 bis Maschinennummer 2014 / 9 - 42
Kontaktplatte
Bezeichnung
Verwendung
Kontaktplatte Typ III für EIN / AUS Taster
Schaltkasten ZS 200 I ZS 200 N I ZS 200 N-F Ab 20.05.2014 Ab Maschinennummer: 2014 / 9 - 43
Schütz „SIEMENS“
Bezeichnung
Verwendung
Schütz
Schaltkasten Abläng- und Gehrungskreissäge Typ ZS 200… mit 5 kW-Motor
Relais „SIEMENS“
Bezeichnung
Verwendung
Thermisches Überlastrelais
Schaltkasten Abläng- und Gehrungskreissäge Typ ZS 200… mit 5 kW-Motor
Anschlagschieber
Bezeichnung
Verwendung
Anschlagschieber Typ RLK
Rollenbahn- und Längenanschlag Typ RLK I RLK-ST60
Anschlagschieber
Bezeichnung
Verwendung
Anschlagschieber Typ RLK diagonal versteift
Rollenbahn- und Längenanschlag Typ RLK I RLK-ST60
Klemmschraube
Bezeichnung
Verwendung

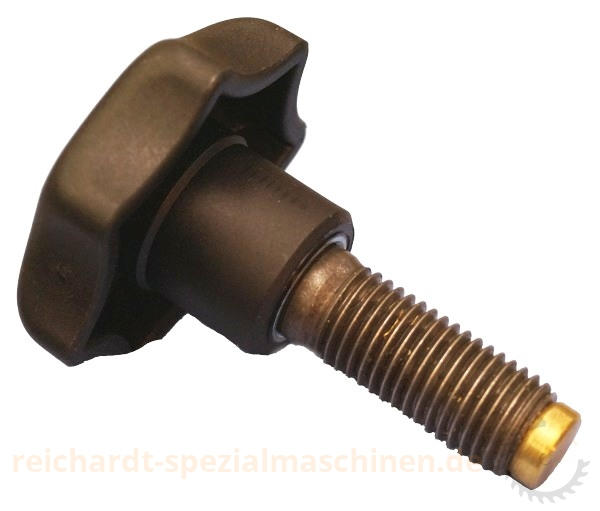

Klemmschraube M16 mit Sterngriff und Druckstück
Klemmschraube für Anschlagschieber Typ RLK Klemmschraube für Anschlagschieber Typ RL (M10 oder M12) je nach Ausführung Klemmschraube für Querlineal
Lupe
Bezeichnung
Verwendung
Lupe, rund mit Strich
Anschlagschieber Typ RLK I RLK-ST60
Kunststoffrolle
Bezeichnung
Verwendung
Kunststoffrolle komplett mit Federachse und Lagerung
Rollenbahnen und Längenanschläge Typ RO I RLK I RLH I RLHK Standardgröße: 300 x 40 mm Sondergröße: 400 x 40 mm I 500 x 40 mm I 600 x 40 mm auch in 60 mm Ø Ausführung für RO-ST60 I RLK-ST60 I RLH-ST60
Stahlrolle
Bezeichnung
Verwendung
Stahlrolle komplett mit Achse und Lagerung
Rollenbahnen und Längenanschläge Typ RO-ST60 I RLK-ST60 I RLH-ST60 Standardgröße: 400 x 60 mm Sondergröße: 300 x 60 mm I 500 x 60 mm I 600 x 60 mm auch in 40 mm Ø Ausführung für RO I RLK I RLH I RLHK

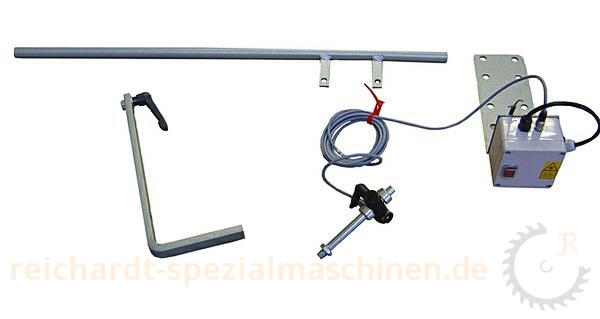

Linienlaser
Bezeichnung
Verwendung
Linienlaser
Zubehör für alle Abläng- und Gehrungskreissägen Typ ZS… zum Anzeigen der Schnittlinie von ca. 300 mm auch zum nachträglichen Anbau Zubehör für Ausklinksäge Typ AS-P 550 I AS-P 650 für senkrechtes Sägeblatt
Flüssigkeitsbehälter
Bezeichnung
Verwendung
Flüssigkeitsbehälter 2 Liter / neu 1,5 Liter
Maschinen mit pneumatischer Sägeblattsprüheinrichtung
Sägeblattschutz
Bezeichnung
Verwendung
Sägeblattschutz rechts und links (tlw. nur noch paarweise) Foto zeigt weitere Ersatzteile
alle Abläng- und Gehrungskreissägen in unterschiedlichen Ausführungen
Sägeblattschutz
Bezeichnung
Verwendung
Sägeblattschutz unten mit Absaugung Foto zeigt weitere Ersatzteile
alle Abläng- und Gehrungskreissägen in unterschiedlichen Ausführungen
Schiebeblech
Bezeichnung
Verwendung
Schiebeblech Foto zeigt weitere Ersatzteile
alle Abläng- und Gehrungskreissägen in unterschiedlichen Ausführungen
Sägeblattschutz
Bezeichnung
Verwendung
Sägeblattschutz oben vor dem Sägeblatt, verstellbar
alle Abläng- und Gehrungskreissägen in unterschiedlichen Ausführungen Nachrüstung möglich
Zugriffschutz
Bezeichnung
Verwendung
Seitlicher Zugriffschutz links vom Sägeblatt
alle Abläng- und Gehrungskreissägen in unterschiedlichen Ausführungen als Zubehör für die Nachrüstung
Spiralfeder
Bezeichnung
Verwendung

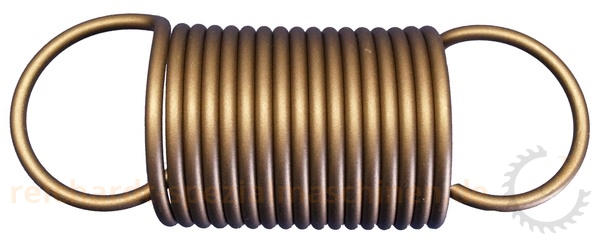

Spiralfeder groß
Kapp- und Gehrungskreissäge Typ Graule KS
Reichardt SPEZIALMASCHINEN Uferstraße 28 08451 Crimmitschau
Ersatzteil für Graule Maschinen Zubehör für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Werkzeug zum Keilriemenwechsel Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil und Zubehör für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Zubehör und Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Zubehör und Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Rollenbahnen Zubehör und Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Nachrüstung und Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Rollenbahnen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Leihweise Überlassung für meine Kunden Ersatzteil für Graule Maschinen
Made with MAGIX
Ersatzteil für Graule Maschinen Sicherheitsschalter Ersatzteil für Graule Maschinen
+49 178 342 83 40
2002 - 2024
jähriges Firmenjubiläum
2024 Reichardt SPEZIALMASCHINEN
Linie Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Ersatzteil für Graule Ablängsägen Ersatzteil für Graule ZS 200...5 kW Ersatzteil für Graule ZS 200... Ersatzteil für Graule ZS 200...5 kW Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Zubehör und Ersatzteil für Graule Maschinen Ersatzteil für Graule Maschinen Zubehör für Graule Maschinen

Jens Reichardt

SPEZIALMASCHINEN

für die Holz-, Kunststoff- und Aluminiumbearbeitung

ERSATZTEILE FÜR MASCHINEN DER FIRMA GRAULE
Mobil

Wir verwenden bei unserem Ersatzteilversand

und den Reparaturen nur Originalteile vom

Maschinenhersteller Graule Maschinenbau GmbH

Die Erfahrung zeigt, dass es nur ein paar wenige

Verschleissteile gibt

Erforderlich für eine reibungslose Bestellung ist

der Maschinentyp (z.B. ZS 135 N) und das Baujahr

Diese Daten befinden sich auf dem Typenschild

Wenn an Ihrer Maschine kein Typenschild mehr

vorhanden ist, sei es auf Grund des Alters der

Maschine, dass es einfach abgefallen ist, oder ein

„findiger“ Ebayverkäufer möchte das wahre Alter

geheimhalten….

schicken Sie uns ein Foto, oder rufen Sie einfach an

Bei der Beschaffung aller nicht hier genannten

Bau- und Ersatzteile sind wir gern behilflich

Wir werden gemeinsam das richtige und

passende Ersatzteil finden

Wenn Sie selbst reparieren, dann stehen wir

Ihnen selbstverständlich auch telefonisch mit Rat und

Tat und ggfls. mit Spezialwerkzeug (leihweise) zur

Verfügung

aktuelles Typenschild Typenschild bis 1992
2002 - 2024
jähriges Firmenjubiläum
2024 Reichardt SPEZIALMASCHINEN
Logo Reichardt Spezialmaschinen

Jens Reichardt

SPEZIALMASCHINEN für die Holz-, Kunststoff- und Aluminiumbearbeitung

Ersatzteile für Maschinen der Graule Maschinenbau GmbH
