Technische Daten Typ QNF-90° I QNF-W I QNF-W/N
Typ
QNF-90°
QNF-W
QNF-W/N
Motor
3,0 kW / 400 V Drehstrom-Bremsmotor
Drehzahl
2.800 U/min
Werkzeugdurchmesser
250 mm
Werkzeugbohrung
40 mm
Werkzeugspindellänge
45 mm (max. 60 mm
Nuttiefe
60 mm
Nutbreite
45 mm (max. 60 mm)
Nutlänge
160 mm
160 mm
250 mm
max. Abstand Werkzeug-Tisch
160 mm
160 mm
240 mm
Arbeitsbereich horizontal
90°
45°- 90°- 45°
45°- 90°- 45°
Arbeitsbereich vertikal
90°
90°
90° bis 45° links
Maschinengewicht ca.
90 Kg
95 Kg
98 Kg
Lieferbares Zubehör / Details
HM - Nutfräser für Holz 250 x 60 x 40 mm Z=4 (Aluminiumgrundkörper) Verstellnuter auf Anfrage Sonderausführungen auf Anfrage
Lieferumfang zur QNF-90° | QNF-W | QNF-W/N 3 kW Motor Hydraulische Vorschubbremse Pneumatische Materialspannung beiseitig horizontal Maschinenständer aus Stahlblech

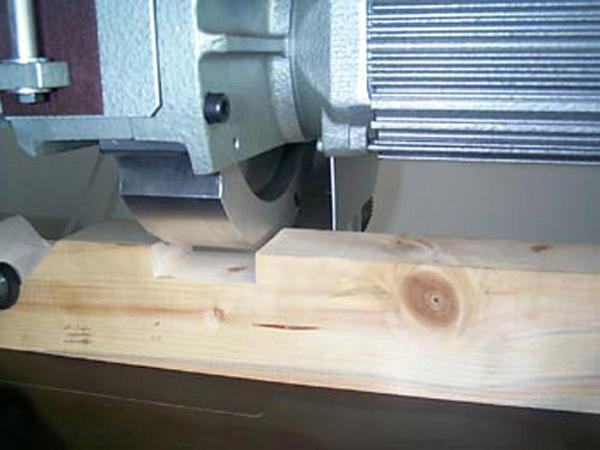

Bearbeitungsbeispiel QNF-90°
Bearbeitungsbeispiel QNF-W
Bearbeitungsbeispiel QNF-W/N
Bearbeitungsbeispiele
zur Werkzeugübersicht Graule Quernutfräse Detail Quernutfräse Detail Quernutfräse Detail Quernutfräse Detail Quernutfräse QNF-W
Quernutfräsen Typ GRAULE QNF-90° I QNF-W I QNF-W/N
Die Quernutfräsen vom Typ QNF-90°, QNF-W und QNF-W/N dienen zum Quernuten in Holz, Aluminium und Kunststoff Stabile Graugußkonstruktion Präzise Kugelbüchsenführung des Werkzeugschlittens auf gehärteten und geschliffenen Stahlwellen Unterer Fräserschutz an Absaugung anschließbar QNF-90°: zum Quernuten bei einem Winkel von 90° QNF-W: zum Quernuten unter Gehrung horizontal zwischen 45°- 90°- 45° QNF-W/N: zum Quernuten unter Gehrung horizontal zwischen 45°- 90°- 45° und vertikal 90°- 45° nach links geneigt
Graule Quernutfräse

Jens Reichardt

SPEZIALMASCHINEN für die Holz-, Kunststoff- und Aluminiumbearbeitung

             +49 (0) 178 342 83 40                         +49 (0) 3762 91 61 98             info@reichardt-spezialmaschinen.de                          +49 (0) 3762 91 61 99
Graule Quernutfräsen
