Technische Daten Typ RLE-ST60 TIGERSTOP-Anschlagsystem
Länge
3,0 / 4,0 / 4,8 / 5,4 / 6,0 / 6,8 / 8,5 / 9,2 mtr
Rollenbreite
400 mm (optional 500 / 600 mm)
Rollenmaterial
PVC (optional Stahl)
Tragkraft
40 kp
Rollendurchmesser
50 mm (optional 60 mm)
Rollenabstand
250 mm
elektr. Wegemesssystem
ja
Arbeitshöhe
885 mm +/- 30 mm
Spannung
220 V /50 Hz
Motorleistung
440 Watt
Anzeige
LCD
Programme
100 Schnittstellen mit je 20 Längen
Vorschub
60 mtr./min
Genauigkeit
+/- 0,2 mm
Lieferbares Zubehör / Details

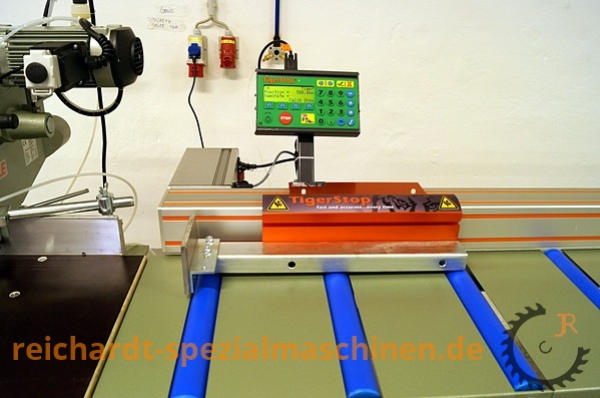

Materialanschlag Anbauseite rechts der Antriebsriemen sitzt geschützt vor Spänen, gekapselt in einem stabilen Aluminiumprofil
Bedienpult hier wird die Positionierungssteuerung vorgenommen
Materialanschlag Anbauseite rechts an einer Graule ZS 170

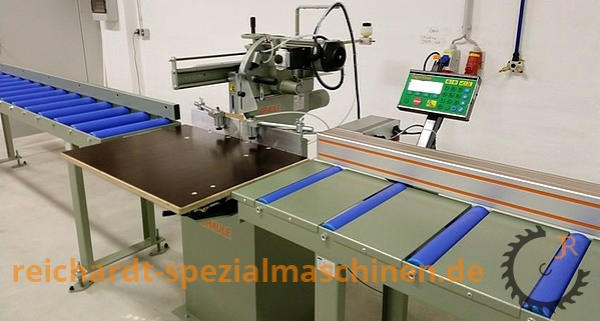

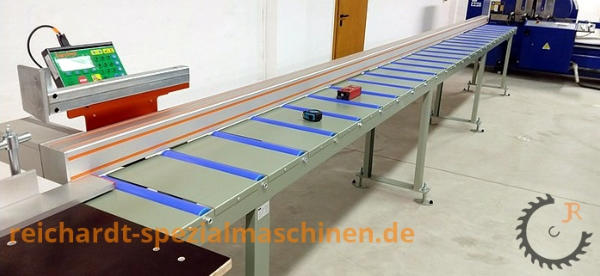

Aufbau einer Graule ZS 170 und RLE-ST60 6 mtr. rechts RO-ST60 3 mtr. links
Automatischer Längenanschlag Bedienpult TigerStop Aufbau 2018
GRAULE Rollenbahn und Längenanschlag Typ RLE-ST60
Der elektronische Längenanschlag Typ RLE-ST60 ist ein vollautomatischer und programmierbarer Längenanschlag für die maßgerechte und rationelle Produktion Den Grundaufbau bildet die schwere Ausführung der Baureihe R...-ST60 Zwischen den Rollen sind Abdeckbleche montiert Gekapseltes, robustes Anschlagsystem Der kräftige Servomotor verfügt über eine hohe Schub- und Haltekraft
Graule ZS 170 und RLE-ST60 Tigerstop RLE-ST60 Aufbau 2018 ZS 170 und RLE-ST60

Jens Reichardt

SPEZIALMASCHINEN für die Holz-, Kunststoff- und Aluminiumbearbeitung

Graule Elektronischer Längenanschlag

Mobil

Der elektronische Längenanschlag Typ RLE-ST60

ist ein vollautomatischer und programmierbarer

Längenanschlag für die maßgerechte und

rationelle Produktion

den Grundaufbau bildet die schwere Ausführung

der Baureihe R…-ST60

der kräftige Servomotor verfügt über eine hohe

Schub- und Haltekraft

ZS 170 und RLE-ST60 Automatischer Längenanschlag Bedienpult TigerStop
