Technische Daten Typ AKF 6-S
Typ
AKF 6-S
Motor
3,0 kW / 400 V Drehstrom-Bremsmotor
Drehzahl
ca. 4000 U/min
Fräseraufnahmedurchmesser
40 mm I 32 mm I 30 mm
Fräserdurchmesser max.
200 mm
Frässpindellänge
125 mm
Fräsbreite
305 mm
Frästiefe
65 mm
Profilhöhe
150 mm
Absaugstutzen
80 mm
Maschinengewicht ca.
210 Kg
Lieferbares Zubehör / Details
Fräserspannhülse für Schnellwechselsystem für Bohrungsdurchmesser wahlweise 40 mm, 30 mm, 32 mm Optionen: Pneumatische Sprüheinrichtung mehr bei Sondermaschinen Sonderfräser auf Anfrage Sonderausführungen auf Anfrage

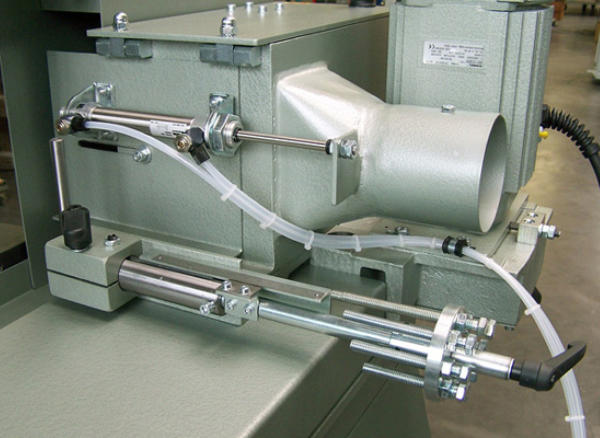

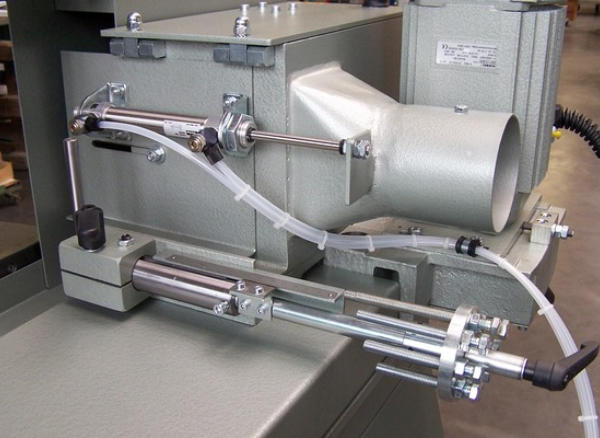

inclusive Revolveranschlag zum Einstellen von 8 verschiedenen Ausklinktiefen

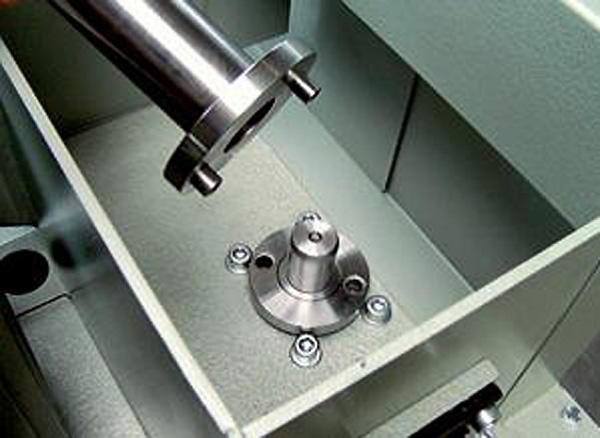

Fräserschnellwechelsystem

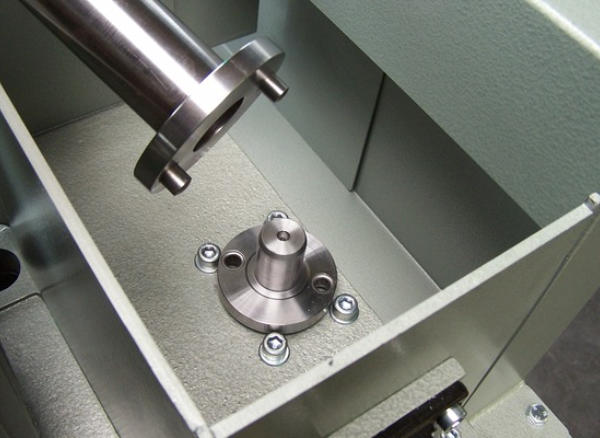

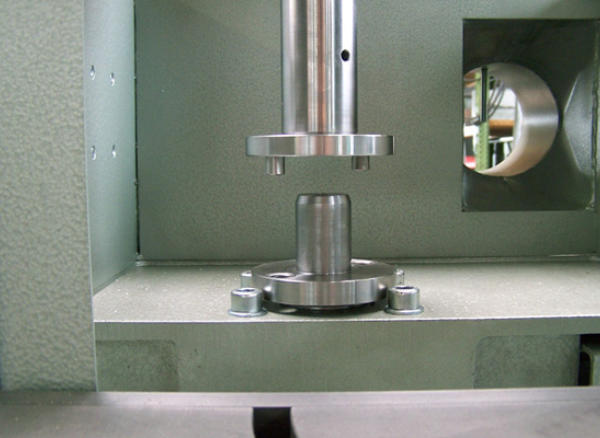

Fräserschnellwechselsystem
Bearbeitungsbeispiel
Materialauflagetisch mit pneumatischen Materialspannern
zur Werkzeugübersicht Detail Ausklinkfräse AKF 6-S Detail AKF 6-S Detail AKF 6-S Detail AKF 6-S Detail AKF 6-S

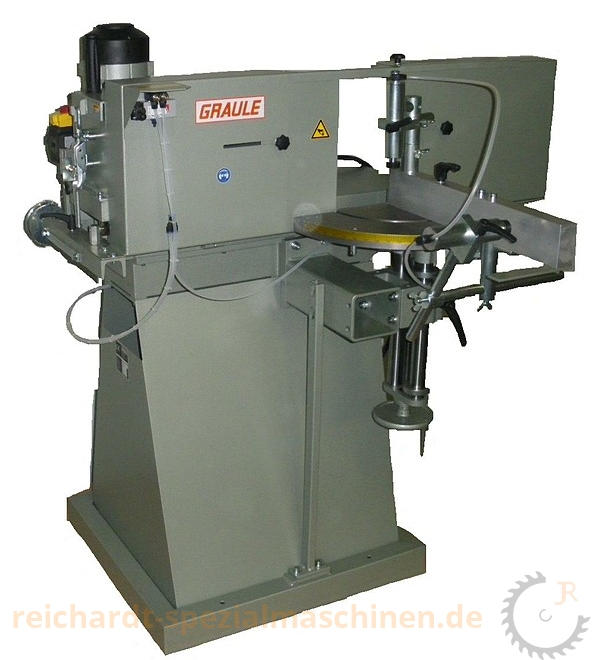

Ausklinkfräse Typ GRAULE AKF 6-S
Die mit einem neu entwickelten Schnellwechselsystem ausgestattete Ausklinkfräse Typ AKF 6-S eignet sich besonders zur Ausfräsung der Kämpferverbindungen unterschiedlicher Kunststoff-Profile. Durch das neue Schnellwechselsystem erfolgt der Fräserwechsel ohne zusätzlich erforderliches Werkzeug in Sekundenschnelle. Somit ist ein problemloser und schneller Wechsel zwischen diversen Kunststoff-Profilsystemen möglich. Einsatzgebiete: Ausfräsung für Kämpfer- und Sprossenverbindungen sämtlicher bekannter Fenster- und Türprofile Sehr breites Maschinenbett garantiert höchste Genauigkeit beim Fräsvorgang Die Fräseinheit läuft auf einer nachstellbaren Kugelbüchsenführung auf gehärteten und geschliffenen Stahlwellen Die Fräseraufnahme ist doppelt gelagert und wird zusätzlich von einem Oberlager stabilisiert, daraus ergibt sich ein schwingungsfreier Fräserlauf Materialanschlagschulter ist von 90° bis 22° beidseitig schwenkbar nachjustierbarer Festanschlag bei 90° Pneumatische Materialspannung horizontal und vertikal
Graule Ausklinkfräse AKF 6-S

Jens Reichardt

SPEZIALMASCHINEN für die Holz-, Kunststoff- und Aluminiumbearbeitung

Ausklinkfräse Typ Graule AKF-S

Mobil

Die mit einem neu entwickelten Schnell-

wechselsystem ausgestattete Ausklinkfräse

Typ AKF 6-S eignet sich besonders zur Ausfräsung

der Kämpferverbindungen unterschiedlicher

Kunststoff-Profile

Fräsersatzwechsel ohne zusätzlich erforderliches

Werkzeug in Sekundenschnelle

Fräserschnellwechselsystem Revolveranschlag
