Technische Daten Typ AS-P 550
Motor
vertikal
horizontal
2 Drehstrommotoren 3 kW / 400 V mit elektro-mechanischer Bremse, einzeln schaltbar, verstärkte Sägeblattwellen
Drehzahl
2.800 U/min, Direktantrieb
Werkzeugdurchmesser
550 mm
500 mm
Werkzeugaufnahme
40 mm
Verstellmöglichkeit
45° nach außen 60° nach innen
60° nach oben 55° nach unten
Schnitthöhe 90°
210 mm
Schnitttiefe 90°
185 mm
Ausklinkbreite
180 mm
Vorschub
hydro-pneumatisch, Automatikbetrieb bei 90° Grundstellung Zweihandbetrieb bei Sonderschnitten
Luftanschluss
8 bar
Maschinengewicht ca.
1250 kg
Lieferbares Zubehör / Details
Sägeblatt HM 500 x 4,4 x 50 mm 120 FZ pos. Sägeblatt HM 550 x 4,4 x 50 mm 132 FZ pos. Linienlaser zur Schnittlinienanzeige des vertikalen Sägeblattes Rollbock zur Auflage langer Profile Motorische Gehrungseinstellung für horizontales und vertikales Sägeblatt, motorische Höhen- und Tiefeneinstellung mit digitaler Soll/Ist-Anzeige über 4-Achssteuerung und zusätzlicher digitaler Tischwinkelanzeige Lärmschutzpaket incl. Maschinenleuchte Hochleistungsschmiermittel 1,0 ltr.
Bedienpult der AS-P 550
Winkeleinstellung beider Sägeblätter (unabhängig voneinander) über Schneckengetriebe mit Handkurbel
Höhenverstellung mit digitaler Anzeige der Sägeaggregate

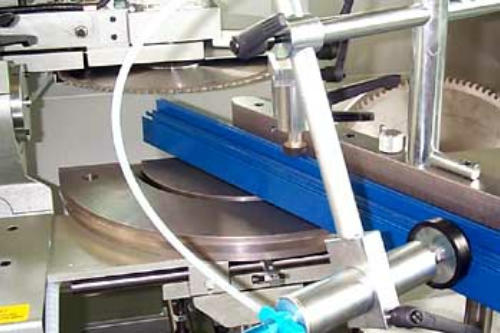

Materialauflagetisch mit pneumatischer Materialspannung
Bearbeitungsbeispiele
zur Werkzeugübersicht Detailansicht AS-P 550 Verstellung Sägeblätter Höhenverstellung Materialauflage Detail AS-P 550

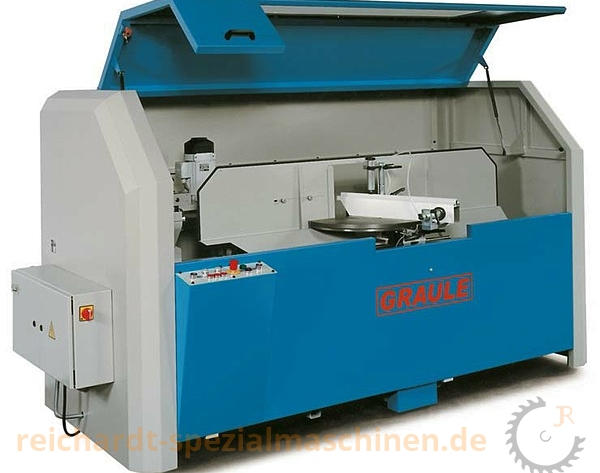

Ausklinksäge Typ GRAULE AS-P 550
Ausklinksäge AS-P 550 mit automatischem Sägeaggregatvorschub und feststehender Profilauflage Beide Sägeaggregate verfahren hydro-pneumatisch auf einer stabilen Linearführung Die Höhenverstellung der Ausklinkung erfolgt gemeinsam über beide Sägeaggregate, das Profil bleibt ortsfest liegen Horizontaler Winkel der Profilauflage, das Schwenken vom horizontalen und vertikalen Sägeblatt werden über elektronische digitale Winkelanzeigen abgelesen Ausklinkhöhe und Ausklinktiefe werden über digitale Zählwerke angezeigt Horizontales und vertikales Sägeblatt lassen sich in beide Richtungen schwenken Durch die vollständige Kapselung der Maschine ist ein größtmögliches Maß an Sicherheit gegeben
Graule Ausklinksäge AS-P 550

Jens Reichardt

SPEZIALMASCHINEN für die Holz-, Kunststoff- und Aluminiumbearbeitung

Graule Ausklinksäge AS-P 550 I AS-P 650

Ausklinksägen mit automatischem Sägeag-

gregatvorschub und feststehender Profilauflage

Beide Sägeaggregate verfahren hydropneumatisch

auf einer stabilen Linearführung

Beide Sägeblätter lassen sich unabhängig

voneinander in beide Richtungen schwenken

Graule Ausklinksäge AS-P 650 Materialauflage AS-P 650
