Technische Daten Typ AS-U 450
Motor
vertikal
horizontal
2 Drehstrommotoren mit elektro-mechanischer Bremse 3 kW / 400 V, einzeln schaltbar, Unterspannungsauslösung und Überlastsicherung
Drehzahl
2.800 U/min, Direktantrieb
Werkzeugdurchmesser
450 mm
400 mm
Werkzeugaufnahme
40 mm
50 mm
Verstellmöglichkeit
+/- 45°
+/- 45° schwenkbar, Höhe einjustierbar Tiefe um 80 mm verstellbar
Schnitthöhe
153 mm
Schnitttiefe
128 mm
Ausklinkbreite
250 mm
Vorschub
manuell
Luftanschluss
6 bar
Maschinengewicht ca.
540 kg
Lieferbares Zubehör / Details
Kreissägeblatt HM 400 x 3,8 x 40 mm 96 FZ pos. Kreissägeblatt HM 450 x 4,2 x 40 mm 110 FZ pos. Rollbock zur Auflage von langen Profilen
Digitale elektronische Winkelanzeigen für drei Achsen (optional)
Materialauflagetisch mit pneumatischer Materialspannung (serienmäßig)
Bearbeitungsbeispiele
zur Werkzeugübersicht Optional Digitalanzeige Materialauflagetisch Detail AS-U 450 Ausklinkbeispiele
Ausklinksäge Typ GRAULE AS-U 450
Die AS-U 450 ist eine universelle manuell bedienbare Ausklinksäge für den Aluminiumkonstruktionsbau Zwei unabhängig voneinander angeordnete Sägeaggregate lassen die verschiedenartigsten Ausklinkungen am Profilstabende durchführen Beide Sägeblätter lassen sich unabhängig voneinander über ein Schneckengetriebe im Bereich von +/- 45° aus ihrer Grundstellung heraus schwenken Der Schiebeschlitten läuft in einer 4-fachen und nachstellbaren Kugelbüchsenführung auf gehärteten und geschliffenen Stahlwellen Der Schlitten ist über Handräder in Höhe und Tiefe einstellbar Materialanschlag läßt sich beidseitig bis auf spitze Winkel schwenken, bei 90° nachjustierbarer Festanschlag Die AS-U 450 ist mit Hubwagen verfahrbar
Ausklinksäge für den Konstruktionsbau

Jens Reichardt

SPEZIALMASCHINEN für die Holz-, Kunststoff- und Aluminiumbearbeitung

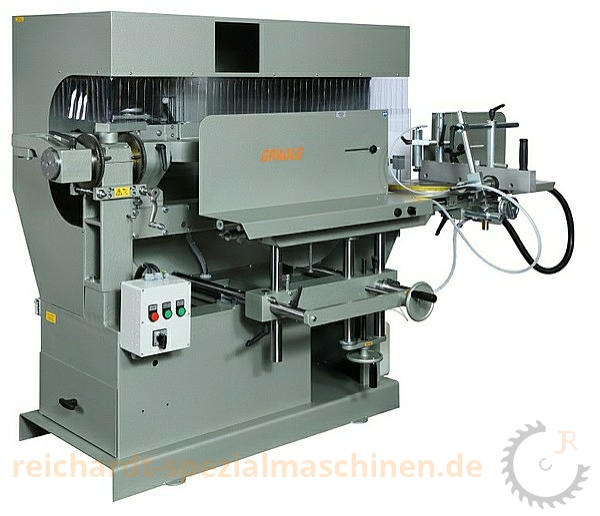

Graule Ausklinksäge AS-U 450

Die Ausklinksäge AS-U 450 ist eine universelle

manuell zu bedienende Ausklinksäge für den

Aluminiumkonstruktionsbau

Zwei unabhängig voneinander angeordnete

Sägeaggregate lassen die verschiedenartigsten

Ausklinkungen am Profilstabende durchführen

Graule Ausklinksäge AS-U 450

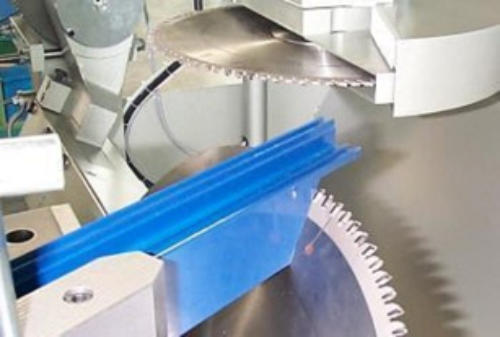

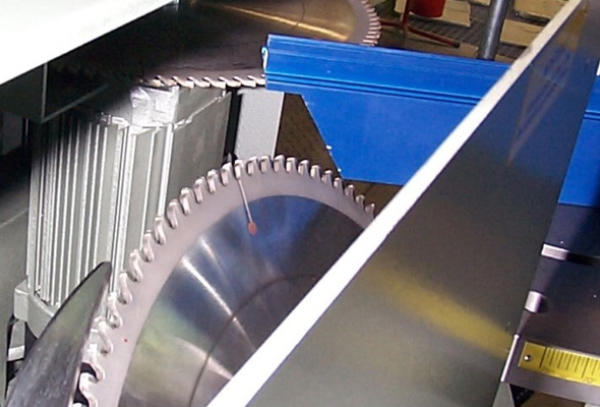

Schnittbeispiel Ausklinksäge Mobil
